固态硬盘开卡维修常识性知识,SSD量产开卡基础教程

发布时间:2024-03-02 20:41:50 作者:mygokok 阅读量:389

固态硬盘彻底坏了怎么办,比如不认盘、无法分区、无法格式化、反应慢、读写蓝屏死机无响应等等比较严重的故障,这时候该怎么办呢?难道只能扔掉重新买一个吗?实际上是完全可以自己修好的,使用量产开卡工具,完全可以修复固态硬盘90%以上的故障问题。

简要步骤:1、拆开固态硬盘;2、查看主控、缓存、闪存芯片型号;3、找到ROM跳线;4、查找跟主控对应的开卡工具;5、运行开卡软件,开卡修复。

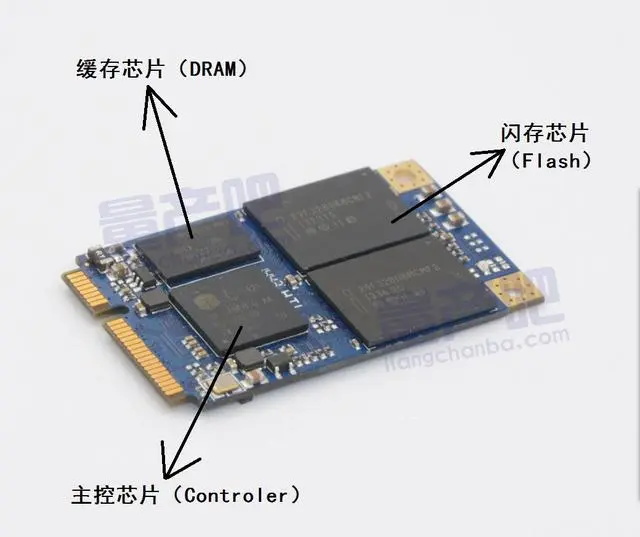

一、拆开固态硬盘,确定固态硬盘的主控、缓存和闪存:根据主控型号和闪存制程去量产部落寻找适合的量产工具(也叫开卡软件),如下图所示:

1、主控芯片:固态硬盘的控制芯片。不同的主控,对应不同的开卡修复软件。

2、缓存芯片:DRAM内存芯片,是给主控芯片提供缓存的芯片,有些主控是无需缓存的,也就是DRAM-less。

3、闪存芯片:FLASH闪存芯片、闪存颗粒,是固态硬盘存储数据的芯片,不同的软件支持的闪存也不同,因此一定要根据固态硬盘实际的主控型号和闪存制程去量产部落,那个网站的量产工具很全面,找起来省心多了。

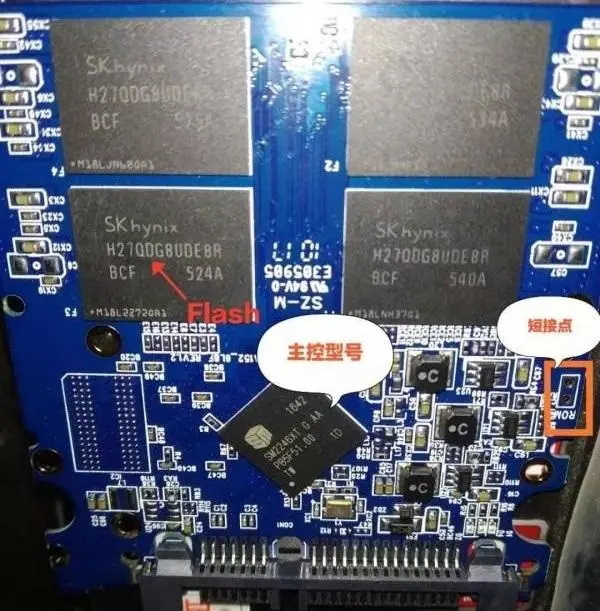

二、找到固态硬盘ROM跳线,让有故障的固态硬盘进入工程模式:下面就以慧荣SM2246XT主控固态硬盘的短接位置为例给大家说说。如下图就是一个拆开的慧荣主控的固态硬盘,那么短接哪里呢?注意看下图板子上有一个ROM的标识,字母的边上的两个洞就是进入工程模式的短接点位置,短接后再插入电脑,开卡软件就能识别你的SSD了。

注意:

1、其他固态硬盘的短接位置其实都差不多,基本都是有ROM、JP1这样的字母标识(另外,JMF主控一般是J1;英特尔、威刚很多型号是J3),实在找不到的,可以在网上搜索一下。

2、电脑识别到新设备后,就可以取下短接跳线了,开卡过程中不要短接,否则会导致开卡失败。

3、尽量不要使用机箱前置USB接口开卡,更不要使用USB-HUB、USB延长线之类的东西,把开卡板直接插到电脑机箱后面的USB接口开卡更稳定,可以有效防止因供电不足等原因而导致的开卡失败。

三、关于开卡转接板的说明:固态硬盘开卡需要使用USB转接板连接电脑,推荐购买专用开卡板(SATA接口一般选用ASM1153E或JMS578主控的开卡转接板;M.2接口(AHCI协议,SATA通道)一般选用JMS580主控的开卡转接板;M.2接口(NVME协议,PClE通道)一般选用JMS583主控的开卡转接板)。使用那些未经验证的普通硬盘盒开卡,经常会碰到一些千奇百怪的错误而导致开卡失败,专用开卡板可以让你少走很多弯路。注意:很多普通硬盘盒,包括JM20329E,仅仅支持二次开卡,新手不懂的话不要买(所谓二次开卡,就是不支持工程模式开卡,只有固态盘工作正常的时候,才能成功开卡)。

四、关于量产工具的说明:同一种主控的量产工具版本很多,一般是根据固态硬盘的主控型号和闪存颗粒的制程,去量产部落下载,先用匹配你固态硬盘主控型号和闪存制程的最新版本尝试开卡维修。但是量产软件版本也不是越新越好,个别闪存型号比较老,只有老一点的量产软件才能够支持。


来自网络收集,只方便个人自用。如有影响可联系 dbsysdb@126.com
