IG5236开卡,威刚XPG GAMMIX S70 BLADE修复

发布时间:2024-03-24 17:07:06 作者:dbsysdb 阅读量:399

移动固态硬盘的威刚XPG GAMMIX S70 BLADE最近打不开了,故障就是插进电脑有提示音但是不响应,猜测硬件方面没问题,看来是固件掉了需要重新量产开卡了。本人也是小白一个,之前没搞过量产,不过比较爱折腾,把硬盘盒拆开,现出威刚XPG GAMMIX S70 BLADE的真身,主控芯片是IG5236CAA,闪存上标的是“ADATA 60079209 5304357018”,也查不出具体的制程,为了量产到处找教程。

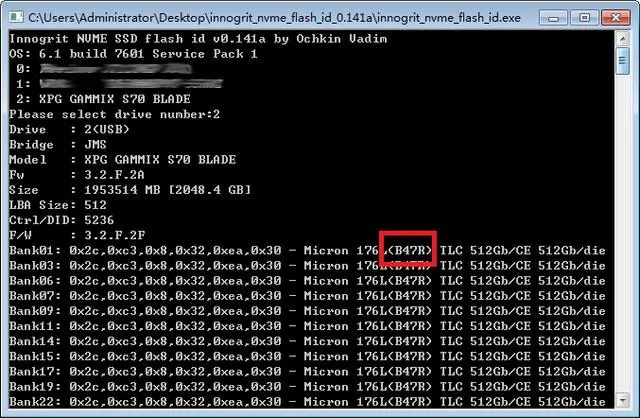

跟网上各路大神学了快一个星期,知道了要找flash_id软件来检测闪存制程,从量产部落下载了innogrit_nvme_flash_id_0.141a.rar测试了一下,果然测出闪存是B47R的制程:

就顺便从量产部落下载了支持B47R的IG5236_MPutility软件。又研究了2天开卡步骤,终于成功。这里提示一下,由于量产开卡后数据无法恢复,想要恢复数据的朋友就千万不能量产了。

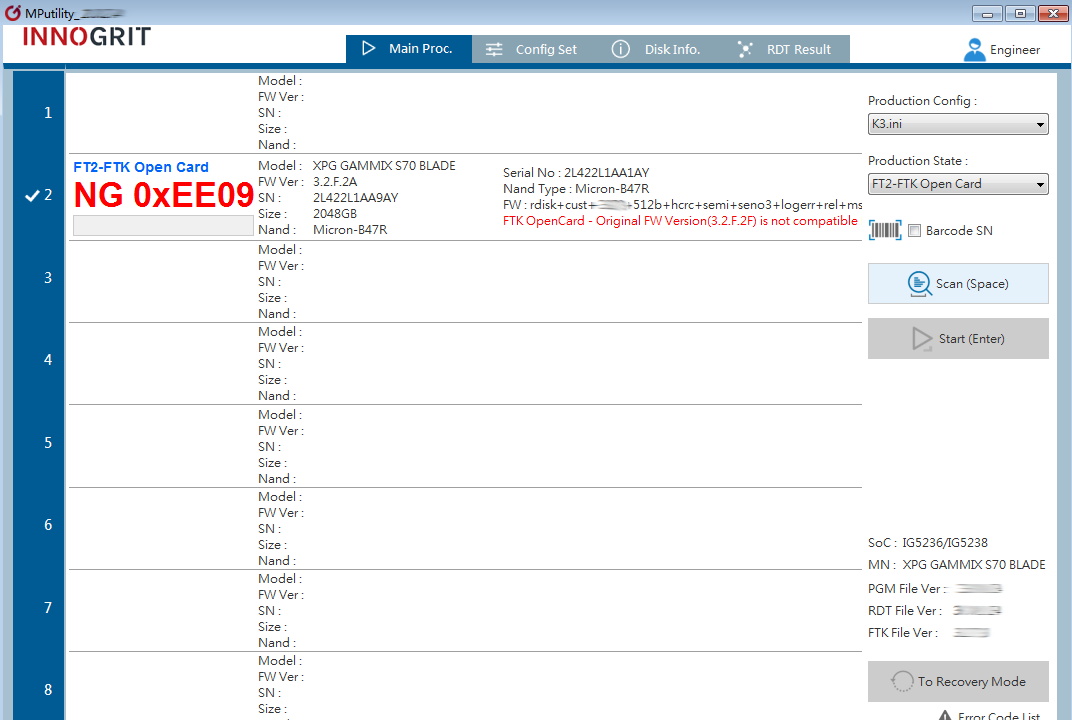

一、用镊子或细铁丝将需要量产的IG5236固态硬盘短接ROM孔,保持短接状态把硬盘通过USB转接线连接到电脑上(我自己用的是JMS583主控的转接线),此时,电脑会对硬盘进行识别并自动安装驱动,之后拿下镊子或细铁丝。如果开卡前不短接,就会提示NG 0xEE09错误:

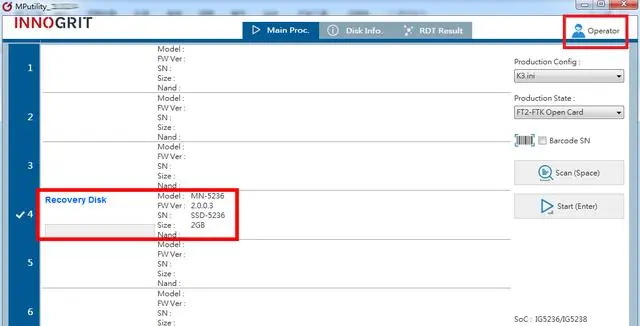

二、硬盘短接上机后打开量产工具,点击软件右侧的“Scan”,此时软件应该可以检测到短接状态的硬盘,如下图显示:

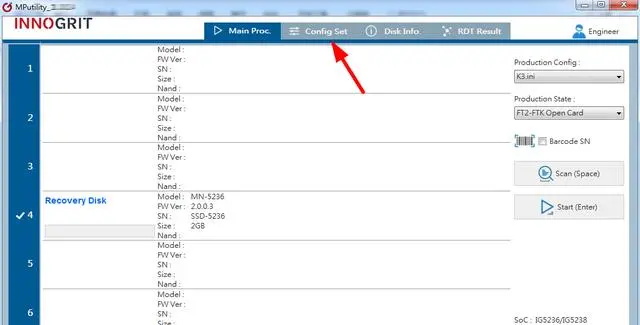

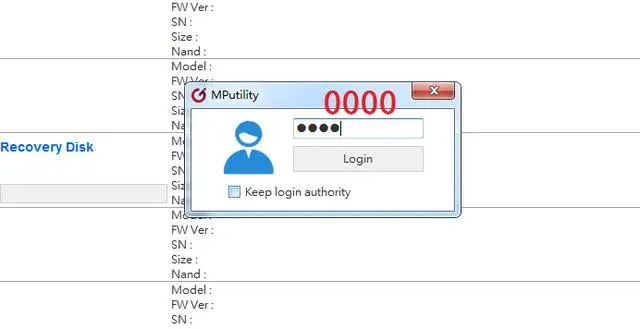

三、下面就要进行设置了,点击上图右上角的“Operator”,输入密码四个零“0000”,软件界面顶部会显示一个新的“Config Set”界面:

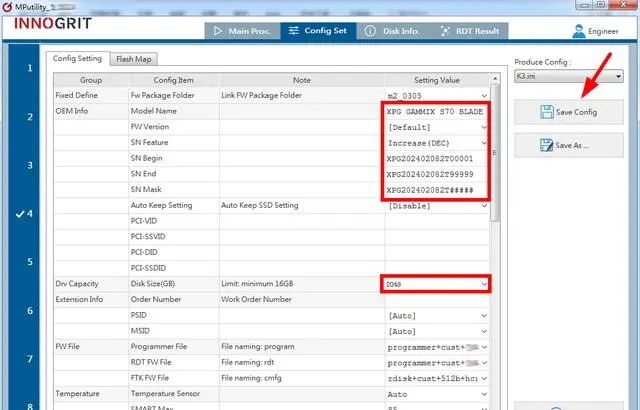

四、进入“Config Set”进行相应的设置,如硬盘型号(Model Name)、序列号(SN)、容量(Disk Size)等等,其他看不懂的就默认,最后记得要保存设置。喜欢研究的可以试试开启隐藏功能:记事本打开工具内的ini配置文件,查找“hide”字样,全部替换成“show”即可。

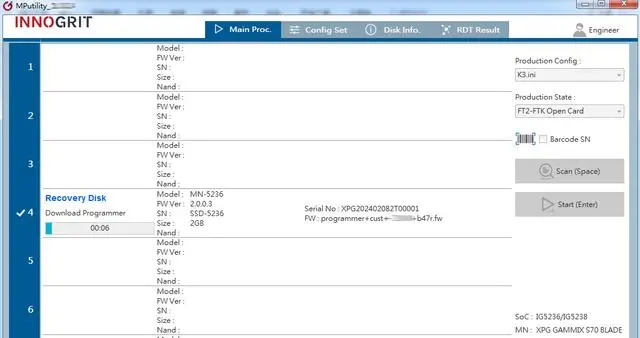

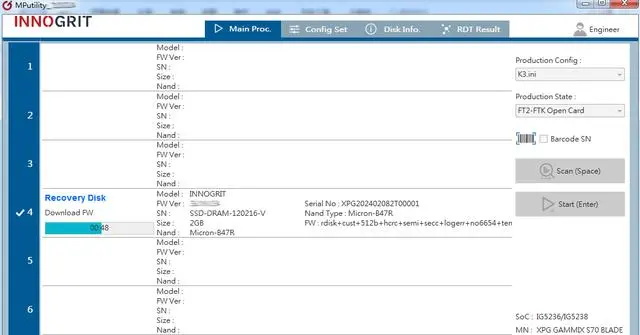

五、返回“Main Proc.”主界面,点击右侧“Start”开始正式量产,进度条会一直走,直到成功:

六、量产完毕,重插固态(不用短接了),进入磁盘管理器对固态进行分区格式化,此时硬盘就能正常使用了:

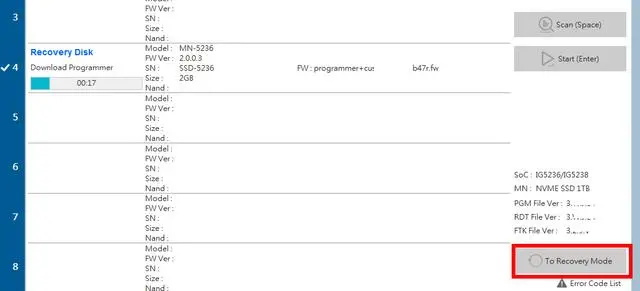

另外,IG5236量产工具目前只能从量产部落下载如果量产中途出现错误,就需要拔下固态,重新短接上机,用软件的“To Recovery Mode”清空一下再重新量产。具体错误软件会有提示,各位根据自己能力操作。


来自网络收集,只方便个人自用。如有影响可联系 dbsysdb@126.com
